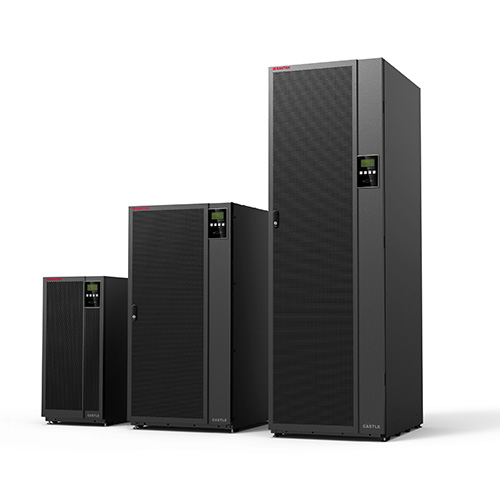

更大功率,配置灵活满足更多应用场景
单机200kVA,更高的功率密度,为您节省占地
高达0.9输出功因,与当代IT设备高度匹配,适应性更广;
并机容量可达800kVA,满足不同容量规模的电力保护需要;
双/单输入可选,满足不同用户需求,灵活性更高;
电池节数连续可调,可灵活配置;
支持锂电池储能应用
更可靠保障,为关键电力保驾护
标配防尘网,满足更多应用场景;
PCBA三防技术,提升系统可靠性;
N+X冗余并机技术,提升电力系统可靠性;
采用高可靠性关键元器件选型设计;
智能电池管理,为您延长高达50%电池寿命;
支持电池状态检测、辅助电源检测;
标准配置双输入,供电更有保障。
更低TCO为业主节省拥有成本
94%双转换模式效率;
98%节能模式效率,提升了电能转化效率,降低了运营成本;
占地面积小,可高达44%空间节省;
便捷安装,节省您的安装成本;
支持2台并机供电池组,节省您的初期投入成本和占地面积。
更便捷维护和管理
模块化设计,易于维护,节省您的维护成本;
Winpower监控,可通过网页、APP监控、管理您的电力运行;
丰富配置,多种接口和板卡支持,满足您不同的通讯和监控需要;;
智能化管理,降低了日常UPS的维护难度;
全前方维护,节省服务空间;
标配滚轮易于现场移动及安装就位。
在项目M3模组里有两台825kVA的UPS构成了双总线供电模式。每个UPS内含三个275kVA的模块。按照负载均分原则,三个模块的负载率小于33%。但若让其中一个275kVA模块休眠,负载率将提高到50%,显然效率就提高了。如果负载在运行中下降到275kVA以下,那么又可以让第二个模块休眠。如果负载在运行中又上升到275kVA以上,此时就及时唤醒一个模块,就这样一直保持UPS运行在高效率范围。这样并机系统的效率将自动根据负载率进行优化提升,可以确保UPS的带载率始终处于合理的工作范围内,从而确保UPS处于佳的工作状态。
(2)旁通式ESS运行模式
除了上述模块智能休眠模式,在该项目中还研究并设计了旁通式ESS节能运行的模式。ESS有的称为BSS或Alwayson运行模式,这类似于以前的ECO模式,如图3所示。
即当电网电压稳定在UPS允许输入电压范围内时,就关掉逆变器改由市电经旁路Bypass供电,所不同的是ECO模式时逆变器关闭,而ESS运行模式下逆变器不关闭,而作为无功补偿环节继续起作用。这样一来,电网中的干扰就可以被该逆变器有效地抑制,这就为节能打下了坚实的基础。在此情况下运行效率可达97%以上。
图3 ESS运行模式电原理图
