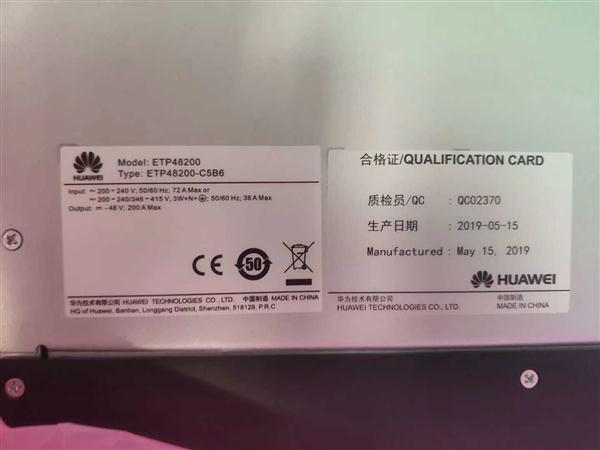

华为通信电源ETP48200嵌入式200A电源系统
TP48200-C5B6嵌入式电源技术指标
参数类别
参数名称
描述
环境条件
工作温度
–40℃～+65℃
运输温度
–40℃～+70℃
贮存温度
–40℃～+70℃
工作湿度
5%RH～95%RH（无凝露）
贮存湿度
5%RH～95%RH（无凝露）
海拔要求
0m～4000m
（在3000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
交流输入
输入制式
220/380V AC三相兼容220V AC单相
输入频率
45Hz～66Hz，额定值为50Hz/60Hz
功率因数（PF）
≥0.99（额定输入，负载条件下）
直流输出
输出电压范围
–42V DC～–58V DC
默认输出电压
–53.5V DC
大输出功率
12000W（系统满足N+1备份，长期工作输出电流不超过150A）
稳压精度
≤±1%（半载时输出电压稳定在53.5V DC±0.1V DC范围内）
峰峰值杂音电压
≤200mV（额定输入电压和负载范围内）
电话衡重杂音电压
≤2mV（300Hz～3400Hz，输入电压≤264V AC）
均流不平衡度
≤±5%（50%～负载）
交流输入保护
交流输入过压保护点
≥300V AC
交流输入过压恢复点
290V AC～300V AC
交流输入欠压保护点
≤80V AC
交流输入欠压恢复点
80V AC～90V AC
直流输出保护
直流输出过压保护点
范围为–58.5V DC～–60.5V DC
EMC指标
传导干扰
交流端口EN 55022 class B
直流端口EN 55022 class A
辐射干扰
EN 55022 class B
谐波电流
IEC 61000-3-12
电压闪烁和波动
IEC 61000-3-3
静电放电抗扰性（ESD）
IEC 61000-4-2
壳体端口接触放电6kV，空气放电8kV，信号端口接触放电2kV
电快速脉冲群抗扰性（EFT）
IEC 61000-4-4
交直流电源端口2kV
辐射抗扰性（RS）
IEC 61000-4-3
10V/m场强
传导抗扰性（CS）
IEC 61000-4-6
电源口满足10V的指标要求，信号口满足3V指标要求
浪涌抗扰性（SURGE）
IEC 61000-4-5
交直流电源端口差模2kV，共模4kV，8/20s
电源跌落抗扰度（DIP）
满足IEC 61000-4-11标准要求
其它
防雷
交流防雷：标称雷击放电电流20kA，大雷击放电电流40kA，8/20s
直流防雷：差模10kA，共模20kA，8/20s
安规设计
满足标准IEC/EN60950-1/GB 4943，通过泰尔、TUV、CE认证
MTBF
20万小时
结构
电源系统（高×宽×深）
219.5mm×482.6mm×330mm
重量
≤20kg（不含整流模块）
防护等级
IP20
安装方式
支持19英寸机架安装
进出线方式
上进上出线
维护方式
支持前维护方式
散热方式
自然散热
